东风CL5041TYHBEV纯电动路面养护车
路面养护车产品功能特点
1、前排7喷嘴形成的高压喷射水幕，左右15度的偏角，可有效清洁路面。
2、左右超过45度偏角的单点清淤，**限度的清除顽渍。
3、后置15-20米长的高压卷盘配多种角度的清洗**，是清除小广告的好帮手。
4、车载上装带动高压泵，整套机组性能稳定可靠。
5、优质电动推杆系统，运行流畅。
产品简介：
CL5041TYHBEV纯电动路面养护车是新能源路面养护专用车辆，该车型选用东风纯电动底盘改装，具有噪声低、能耗低、易操作、无排放污染等特点。整车作业效率高，工况时间长，造型时尚，技术达到国内**水平。
性能特点：
● 高低压水泵均采用电机驱动，冲洗压力无极可调，实现提升效率、节能降耗、绿色环保的要求.● 配备前置高压清洗，通过左右角度及位置调节实现高效清洗
产品简述
该产品是一款高端智能型路面养护车，产品采用东风汽车公司EQ1041TACEV3型二类载货汽车纯电动底盘改装，加装清水箱、高压水路系统、电气系统等部件改装而成。
主要技术参数表
|
项目 |
参数 |
备注 |
|
|
公告号 |
整车公告号 |
CL5041TYHBEV |
|
|
底盘公告号 |
EQ1041TACEV3 |
/ |
|
|
质量参数 |
**总质量（kg） |
4495 |
/ |
|
整备质量（kg） |
2880 |
||
|
载质量（kg） |
1485 |
||
|
尺寸参数 |
整车尺寸（mm） |
5235，5595X1820X2240,2275 |
/ |
|
轴距（mm） |
2800 |
/ |
|
|
前/后悬（mm） |
1176/1259 |
/ |
|
|
动力电池 |
电池类型 |
磷酸铁锂 |
/ |
|
电池厂家 |
湖北亿伟动力有限公司 |
/ |
|
|
成箱型号 |
T5-160L-1P60SHW |
/ |
|
|
电池电量（kWh） |
61.824 |
/ |
|
|
标称电压（V） |
386.4 |
/ |
|
|
标称容量（Ah） |
160 |
/ |
|
|
电池能量密度（w.h/kg） |
142.18 |
/ |
|
|
电机 |
类型 |
永磁同步电机 |
/ |
|
额定功率/峰值功率（kw) |
55/110 |
/ |
|
|
额定扭矩/峰值扭矩（N.m) |
150/318 |
/ |
|
|
额定转速/峰值转速（r/min） |
3500/12000 |
/ |
|
|
其他 |
**车速（km/h） |
90 |
/ |
|
续驶里程（km） |
265 |
等速法 |
|
|
充电时间（h） |
1.5 |
/ |
|
|
上装参数 |
连续作业时间（h） |
＞6 |
|
|
高压水泵**压力（bar） |
≥150 |
||
|
高压水泵**流量（L/min） |
≥30 |
||
上装参数表
|
箱体参数 |
箱体厚度 /涂层 |
4.5mm |
||
|
箱体容积 |
1.2m³ |
|||
|
罐体材质 |
Q235碳钢 |
|||
|
上装电机 |
类型 |
永磁同步电机 |
||
|
冷却方式 |
水冷 |
|||
|
专用性能参数 |
管路直径（mm） |
20# |
||
|
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
水箱容积( m3 ) |
1.2 |
|||
|
高压清洗宽度(mm) |
1500-2000 |
|||
|
高压清洗作业速度(km/h) |
3-15 |
|||
|
**清洗能力(m2/h) |
30000 |
|||
|
卷盘（m） |
15 |
|||
|
作业时间（h） |
0.5-2 |
|||
|
作业噪声(db) |
< 88 符合GB7258规定 |
|||
|
高压水泵 |
喷水形式 |
高压雾状 |
||
|
主要元件组成 |
高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 |
|||
|
高压水泵 |
GTM |
|||
|
安装位置 |
高压 |
驾驶室前置喷水架、卷盘 |
||
|
**型式 |
电子**，一键操作 |
|||
|
【整车公告参数】 |
||||||
|
产品名称 |
程力牌CL5041TYHBEV型纯电动路面养护车 |
|||||
|
总质量(kg) |
4495 |
驾驶室准乘人数(人) |
2 |
|||
|
额定质量(kg) |
1485 |
外形尺寸(mm) |
5235，5595X1820X2240,2275 |
|||
|
整备质量(kg) |
2880 |
货厢尺寸(mm) |
XX |
|||
|
轴荷(kg) |
1500/2995 |
**车速(km/h) |
90 |
|||
|
备注： |
备注：该车装备有水箱、喷水架、高压水**等专用装置,用于城市道非机动车道,人行道,护栏,路牙等的清洗养护作业;2.储能装置种类/生产企业:磷酸铁锂蓄电池/湖北亿纬动力有限公司;3.电机的额定/峰值功率:55kW/110kW;4.侧面防护装置材料为铝合金,连接方式为螺栓连接,后下部防护装置由专用装置替代,离地高度:350mm;5.ABS型号/生产企业:RL-108/瑞立集团瑞安汽车零部件有限公司;6.可选装ETC车载装置;7.选装前部装置时,前伸量为360mm,对应长度为:5595mm,未选装时,前伸量为0mm,对应长度为:5235mm;8.选装前对冲,后部喷水,上喷雾,下喷雾,不同的前喷装置,不同的箭头指示灯,选装不带前喷水架,选装电池罩,不同样式的前喷水架,选装装置在3%误差范围内,忽略不计,该车配备随车工具,冷却液,液压油加注正常对应整备2880kg |
|||||
|
【底盘技术参数】 |
||||||
|
底盘型号 |
EQ1041TACEV3 |
底盘名称 |
纯电动载货汽车底盘 |
|||
|
**名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|||
|
轴数 |
2 |
轮胎数 |
6 |
|||
|
轴距(mm) |
2800 |
|||||
|
轮胎规格 |
185R15LT 8PR |
|||||
|
钢板弹簧片数 |
3/5 |
前轮距(mm) |
1395 |
|||
|
燃料种类 |
纯电动 |
后轮距(mm) |
1242 |
|||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
|||
|
TZ210XSZ03 |
成都壹为新能源汽车有限公司 |
0L |
110kw |
|||
2.1 作业装置
n 前喷水架
配置前喷水架，通过线状高压水幕对道路路面进行冲洗，冲洗宽度≥1.7m；可升降（上下100mm），可左右摇摆18°；

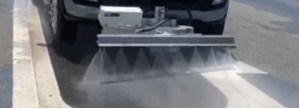

图1 前喷水架
球阀开关式手推喷架
在车辆无法到达区域，将手推喷架连接箱体水源，对该区域进行道路清洗，清洗宽度≥1.4m。
卷管盘+手持喷**
使用高压喷**清洗路标、广告牌等，15米/20米可供选择，带弹簧护套，减少胶管磨损。
保护及提示装置
配置高压水泵防空转功能；低水位缺水报**功能；工作模式切换时，水路系统自动卸荷功能；配置语音报**装置；
中控屏
选配驾驶室中控屏，高压水路**系统采用电动执行器，采用CAN总线**技术，对常用作业模式实现高压球阀启闭。
作业监控
选配工作摄像头，对作业情况及作业效果的实时监控。
上装电机
采用永磁同步电机作为高压水泵的动力源。永磁同步电机具有体积小、质量轻、效率高、发热小、启动转矩大、能耗低等优点。
DCAC
DCAC将车辆动力电池高压直流电转为上装永磁同步电机所需的交流电，并可根据具体的作业工况要求对电机的转速进行调整。具有如下特点：
整机采用铸铝开模设计，防护等级高；
具备上电缓冲、温度检测、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能；
高可靠性的模块化电路设计，具有优越的抗电磁干扰性能。
二类底盘
电池的综合性能。底盘采用亿纬锂能的磷酸铁锂类型、61kWh大容量动力电池。动力电池电池配置加热功能，满足车辆在各种环境条件下使用需求。
动力电池箱由60个LF160方形铝壳单体电芯串联后PACK成箱，工作温度范围达-30℃～60℃，具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。
驱动系统（电机加减速箱）。底盘配置针对环卫车运营工况，定向研制的110kW大功率高效永磁同步型电机，高转速配置减速箱方案，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度，防护等级可满足IP68，安全可靠。
四合一**器。底盘采用东风新能源汽车有限公司为环卫车开发的四合一**器，集成了电机**器、DC/DC、高压输配电和上装高压预充取电共四项功能，其中上装配电15kW大功率取电接口，方便各类型上装电动化功率取电需求，，防护等级可满足IP68，安全可靠。
产品主要优势
1.1 节能降耗
**匹配上装驱动电机，使电机始终处于**效区域运行。采用电机与高压水泵直驱方案，提高传动效率，减少故障点。
1.2 质量优良
核心零部件均与一流知名企业合作开发；高压水泵采用国际知名进口品牌，可靠性高。清水箱采用304不锈钢，其他上装结构件整体电泳+烤漆，杜绝锈蚀。
2 产品主要结构
纯电动路面养护车细节结构展示：
|
**器 |
|
|
倒车影像 |
|
|
工具箱 |
|
|
**盒 |
|
|
消防水接口 |
|
|
高压卷盘 |
|
|
高压水泵 |
|
|
高压水前喷架 |
|
|
点喷 |
|
|
电池 |
|
